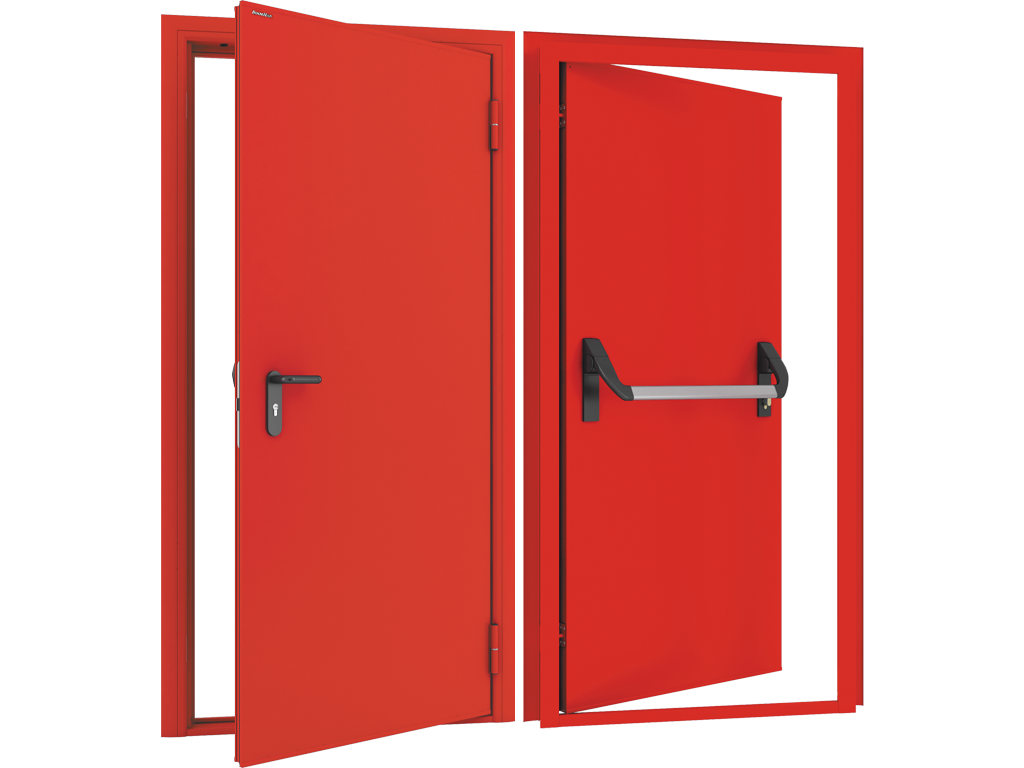

Противопожарные одностворчатые двери

Тип продукции: стандартный

Противопожарные одностворчатые двери обладают высокими эксплуатационными характеристиками и надежностью. Они предназначены для сдерживания распространения огня и продуктов горения. По периметру двери установлена термоактивная лента, которая при нагреве расширяется и герметизирует проем. Наполнитель полотна — негорючая минераловатная плита высокой плотности. Сфера применения: торговые павильоны, кабинеты школ, больниц, детских садов и других объектов.

Видео

Зона применения

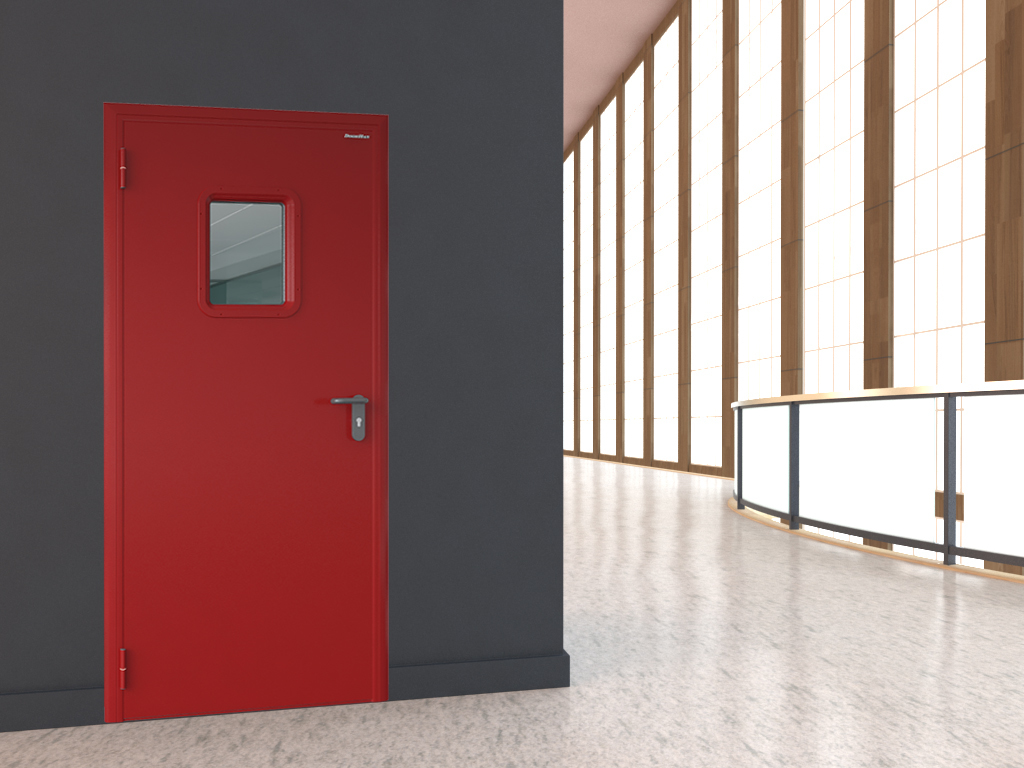

Входная внутри помещения

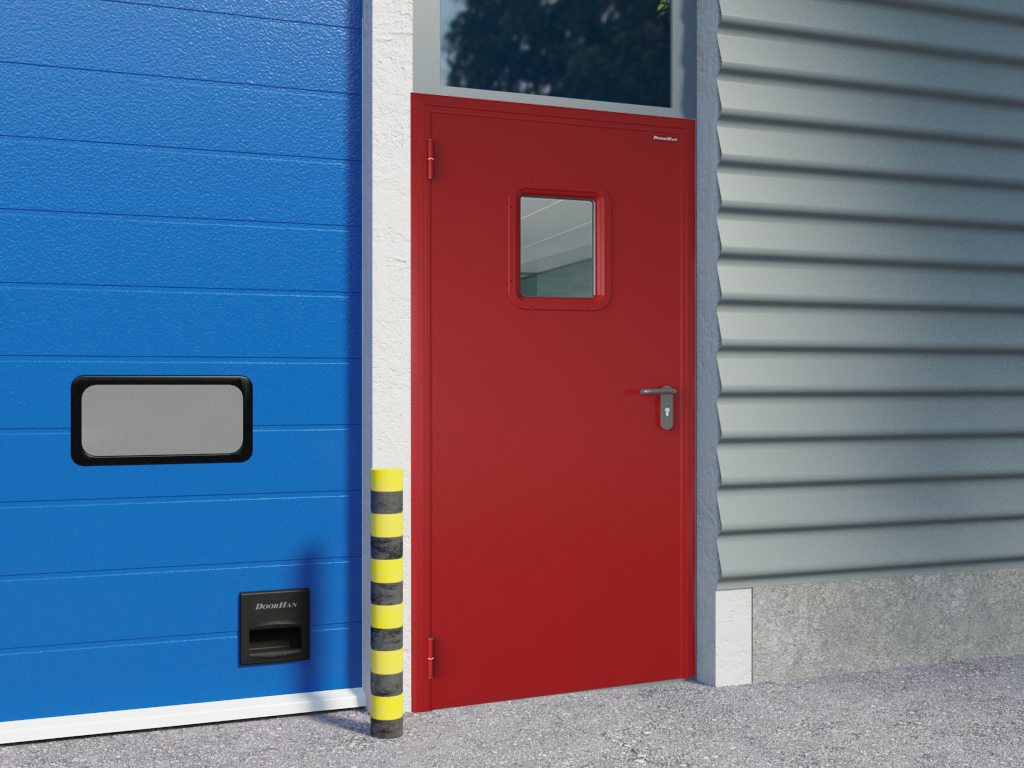

Входная с улицы

Преимущества

• Огнестойкость
  Подтверждена Сертификатом соответствия ГОСТ Р 53303-2009, предел огнестойкости дверей — EI60 и EIS60.
• Запатентованная технология производства
  Полотно дверей из оцинкованной стали изготовлено по бесшовной технологии — без сварных соединений.
• Коррозионная стойкость
  Полотно типа «сэндвич» толщиной 60 мм и рама из оцинкованной холоднокатаной стали обеспечивают высокую коррозионную стойкость.
• Дверное полотно высокой прочности
  Негорючая минераловатная плита высокой плотности 130 кг/м³ обеспечивает прочность и надежность.
• Разнообразие вариантов исполнения
  Двери могут быть глухими или остекленными, с открыванием в левую или правую сторону, дымогазонепроницаемыми, с возможностью установки дополнительного оборудования (остекления, доводчики, антивандальные накладки, ручки «антипаника»).
• Надежное покрытие
  Атмосферостойкое порошковое покрытие серого цвета (RAL 7035) с текстурой «шагрень». Возможна покраска в любой цвет по карте RAL по индивидуальному запросу.
• Высокая степень герметизации проема
  Термоактивная лента по периметру двери при нагреве расширяется, герметизируя проем.
• Съемный стальной порог
  Создает дополнительную шумо- и дымоизоляцию. Может быть демонтирован при специальных требованиях к помещениям.
• Наличник дверной коробки
  Перекрывает монтажный зазор и декорирует периметр дверного проема.
• Расширенная базовая комплектация
  Включает универсальный замок под цилиндр «ключ-ключ» и подпружиненную стальную ручку с негорючим покрытием «нейлон».

Дизайн

Дизайн полотна снаружи

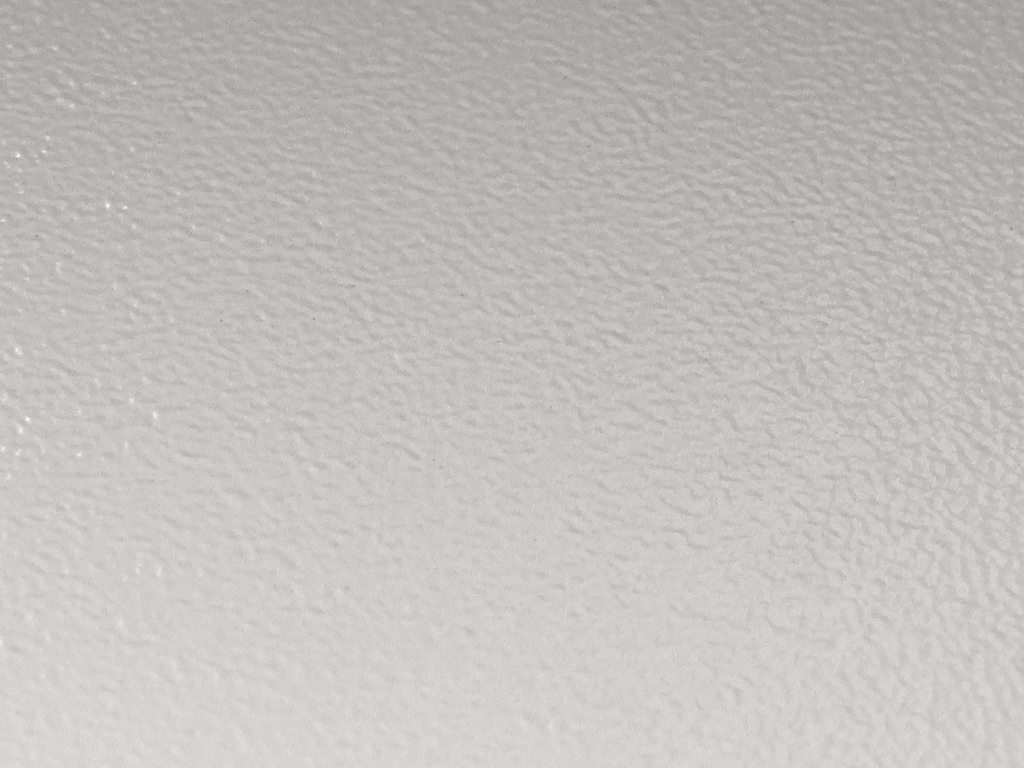

Шагрень

Дизайн полотна изнутри

Шагрень

Цвет полотна

Стандартный цвет — RAL 7035 (серый)

В любой цвет по карте RAL

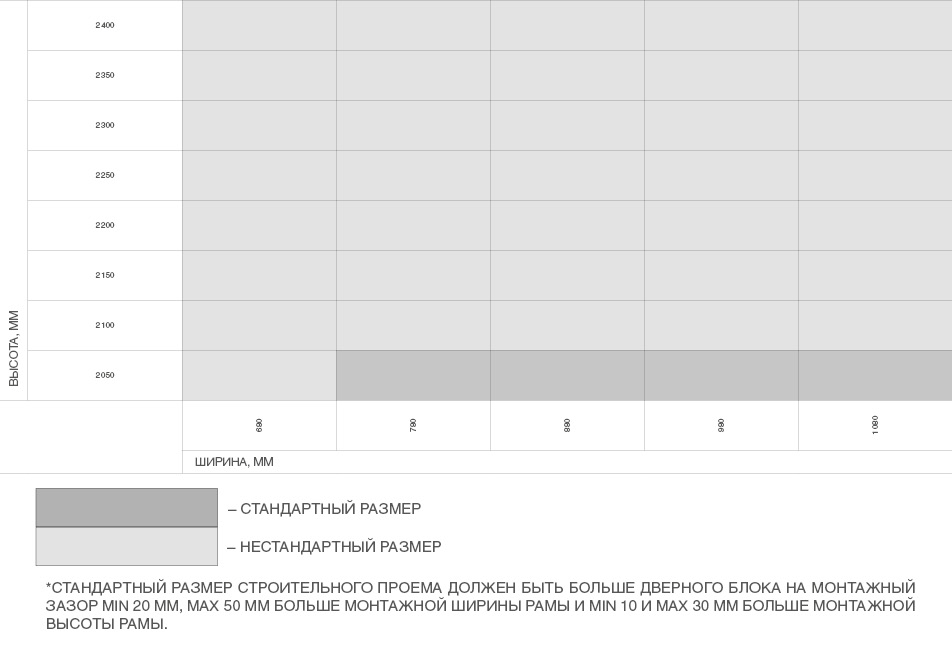

Таблица размеров

Размеры проема

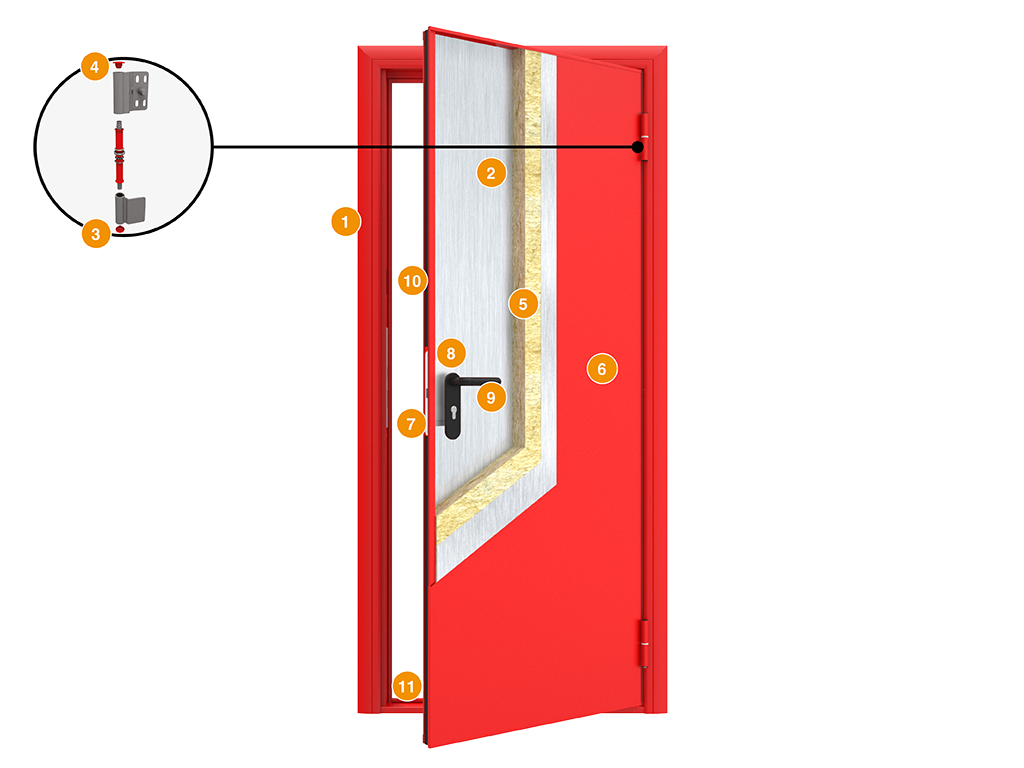

Конструкция

1. Дверная коробка
2. Дверное полотно
3. Стальные петли
4. Противосъемные штыри
5. Наполнение и утепление
6. Порошковое покрытие
7. Односистемный замок для противопожарных дверей под цилиндр
8. Цилиндровый механизм «ключ-ключ»
9. Подпружиненная стальная ручка с негорючим покрытием «нейлон»
10. Термоактивная лента
11. Съемный стальной порог

Подготовка строительного объекта

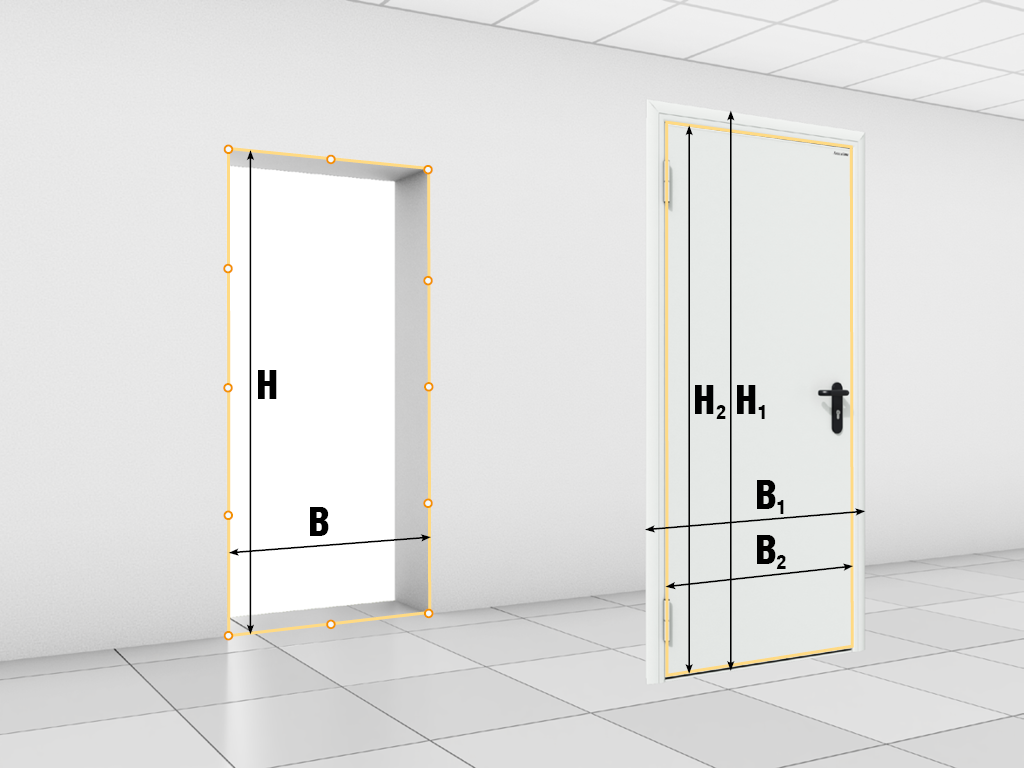

H × B — размер строительного проема.

H1 × B1 — размер дверного блока.

H2 × B2 — размер в свету.

Для нестандартного дверного блока световой проем рассчитывается по формуле:

• B2 × H2 = (B1 - 112) × (H - 90) — при открывании двери на 180°;
• B2 × H2 = (B1 - 200) × (H - 90) — при открывании двери на 90°.

Подготовка строительного проема

Демонтируйте старую дверь и убедитесь, что проем готов для монтажа. При наличии крепежных прутьев, анкерных болтов, наплывов штукатурки, деревянных брусков или других препятствий их необходимо удалить. При необходимости проем может быть расширен или сужен с помощью инструментов (болгарка, уровень) или строительных материалов (кирпич, пеноблок, металлопрофиль и т. п.).

Требования к строительному объекту:

• Проем должен иметь прямоугольную форму.
• Толщина стены не менее 150 мм.
• Поверхности стен ровные и гладкие, без трещин и наплывов штукатурки.
• Отклонение от вертикали и горизонтали не более 1,5 мм на метр, максимум 5 мм.
• Разность диагоналей проема — не более 5 мм.
• Проем должен быть прочным и без пустот.

Способы монтажа

Накладной монтаж дверной коробки — самый популярный. Наличник одновременно перекрывает монтажный зазор и выполняет декоративную функцию.

Стандартные конструктивные решения

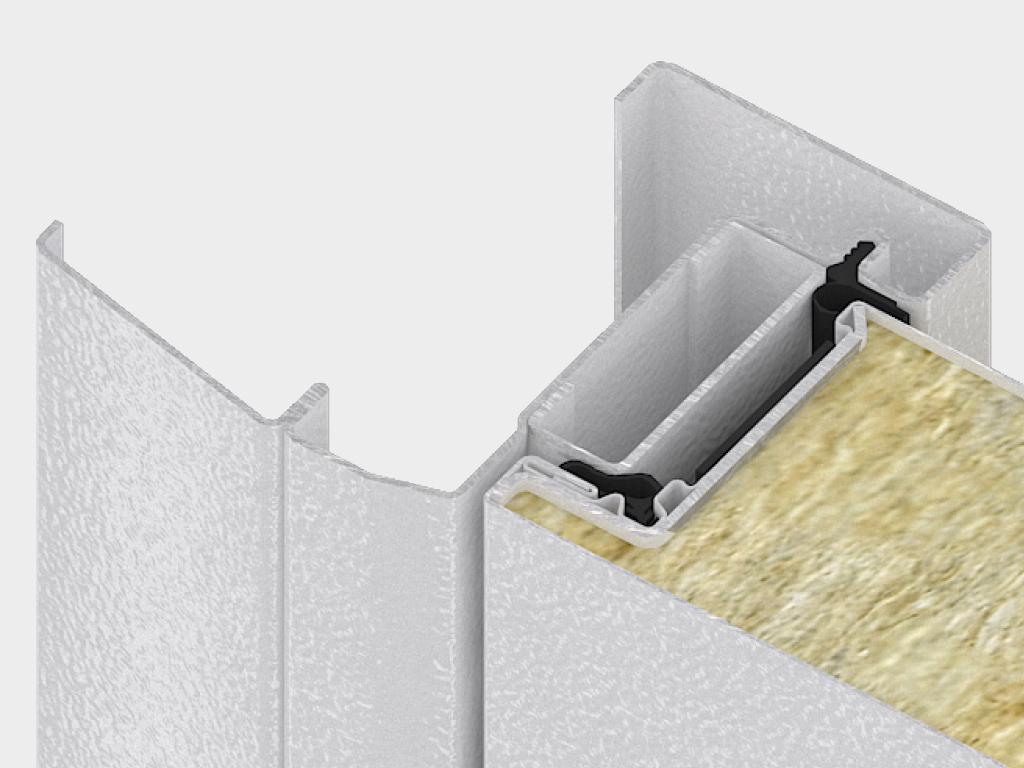

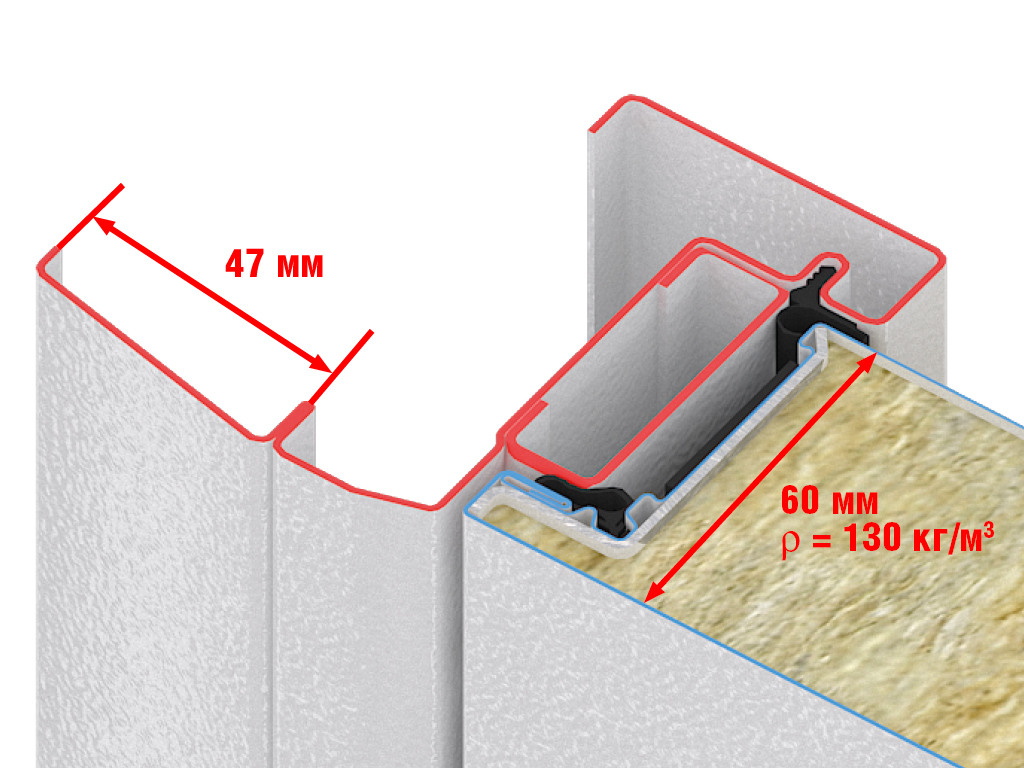

Высокопрочное полотно типа «сэндвич» из оцинкованной холоднокатаной стали с минераловатной плитой высокой плотности.

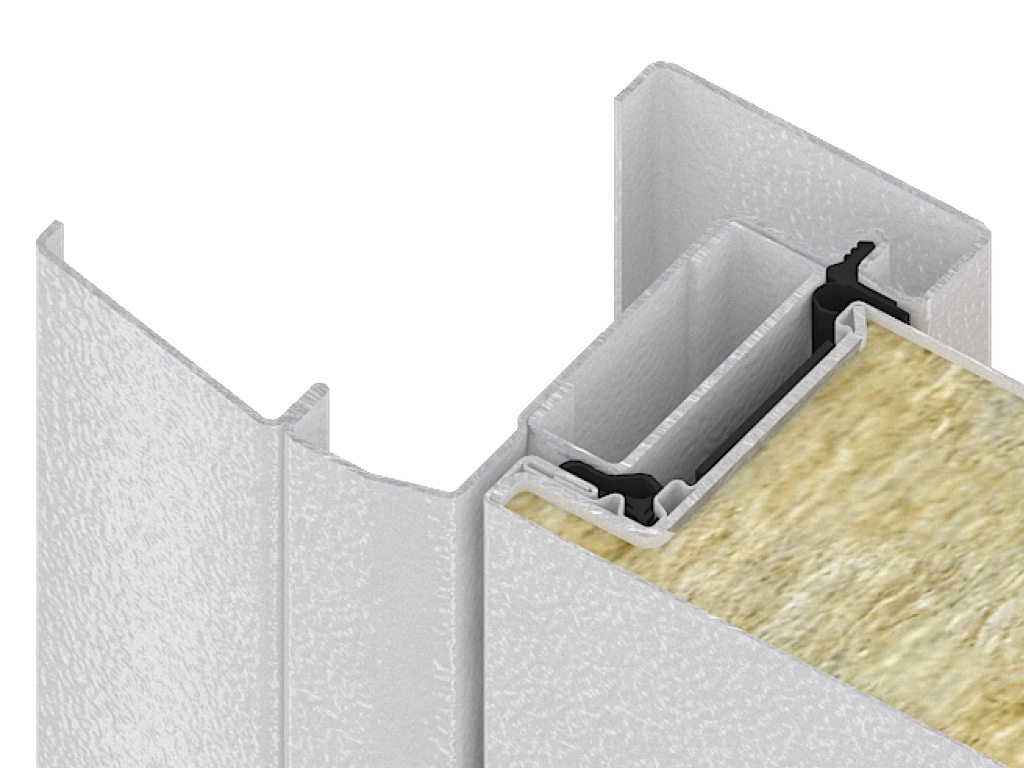

Эластичный уплотнитель из термоэластопласта не деформируется при перепадах температуры, срок службы — более 10 лет.

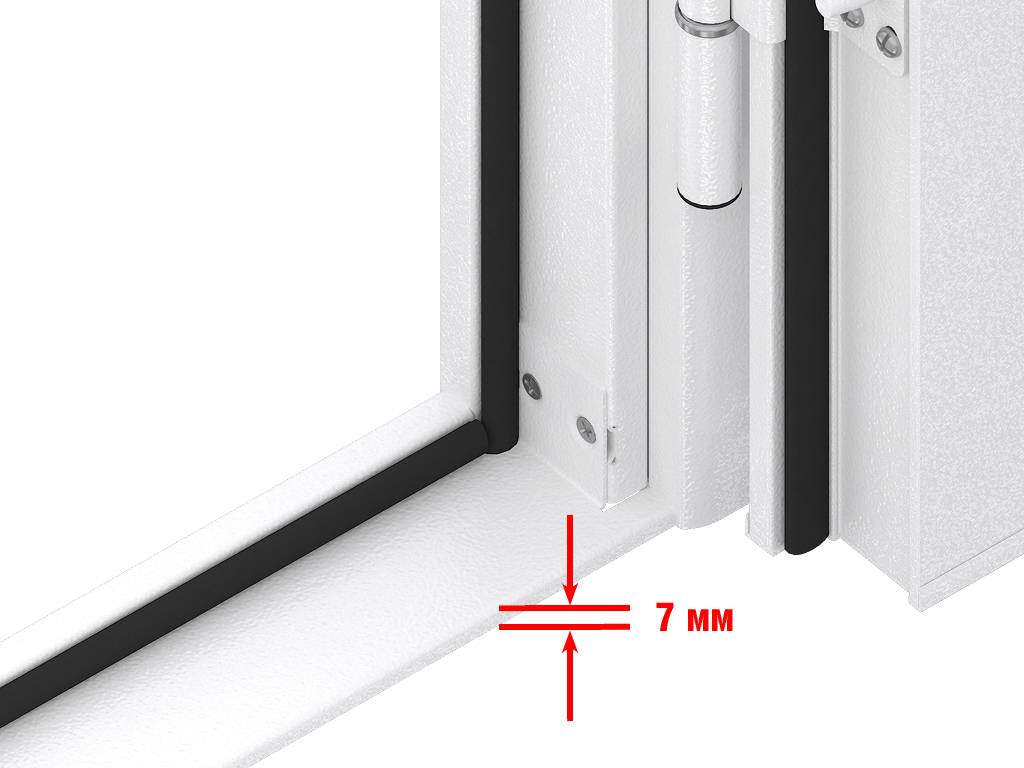

Съемный стальной порог обеспечивает дополнительную шумо- и дымоизоляцию.

Монтажная пластина для надежного крепления доводчика двери.

Базовая комплектация

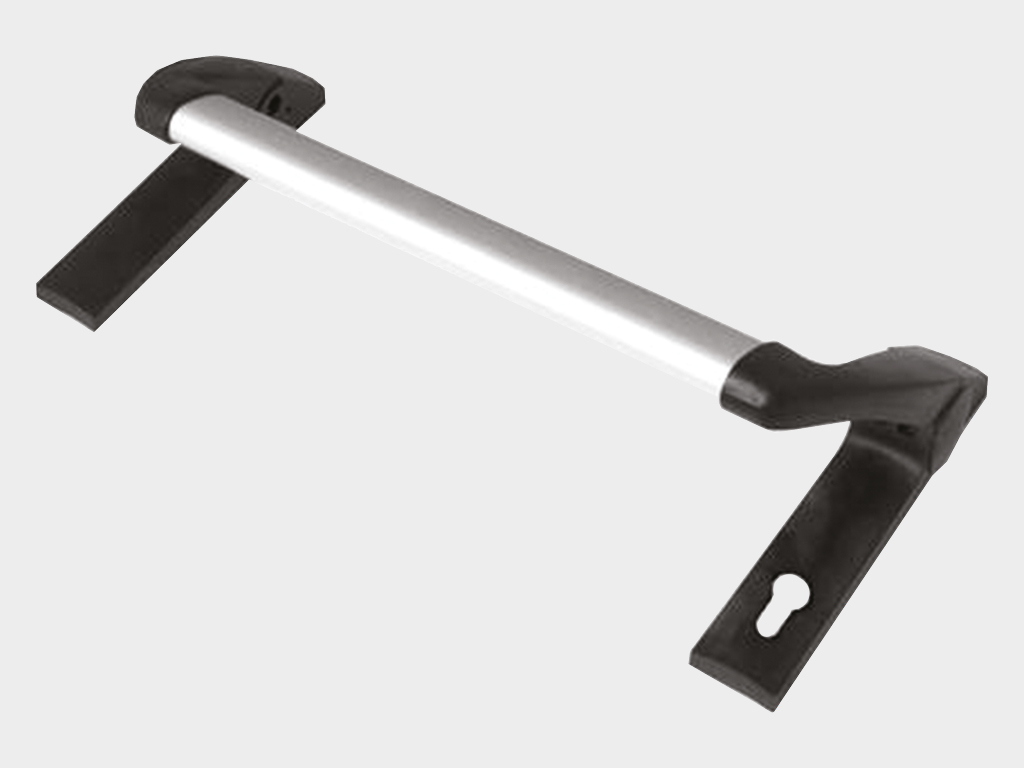

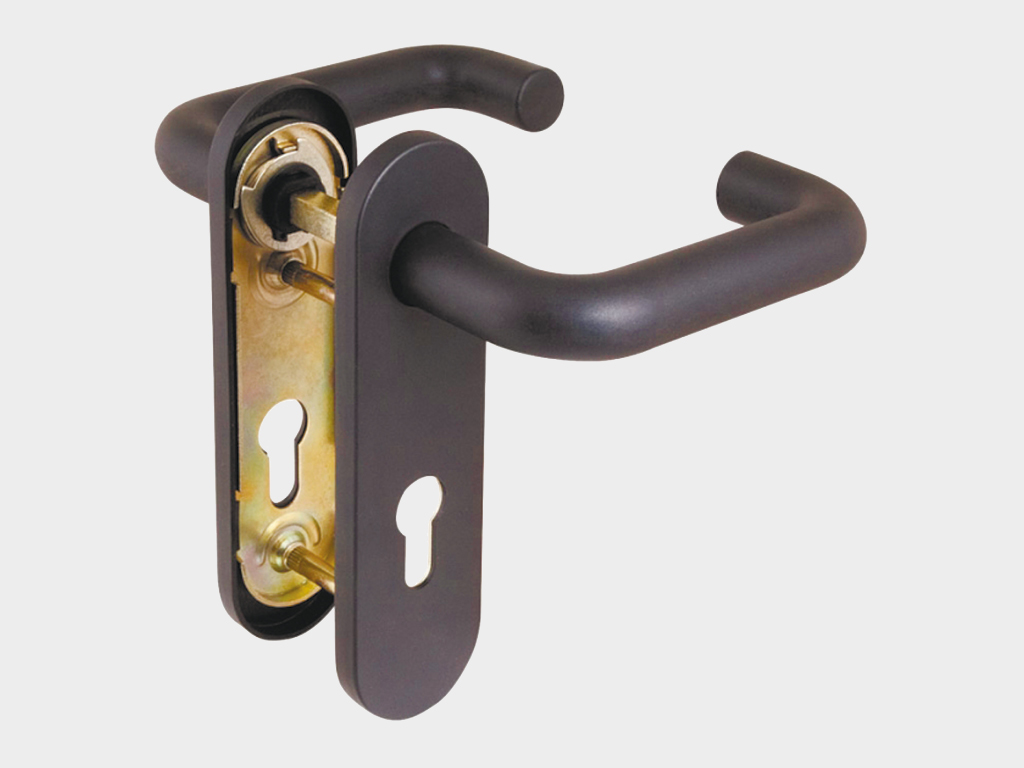

Подпружиненная стальная ручка с негорючим покрытием «нейлон»

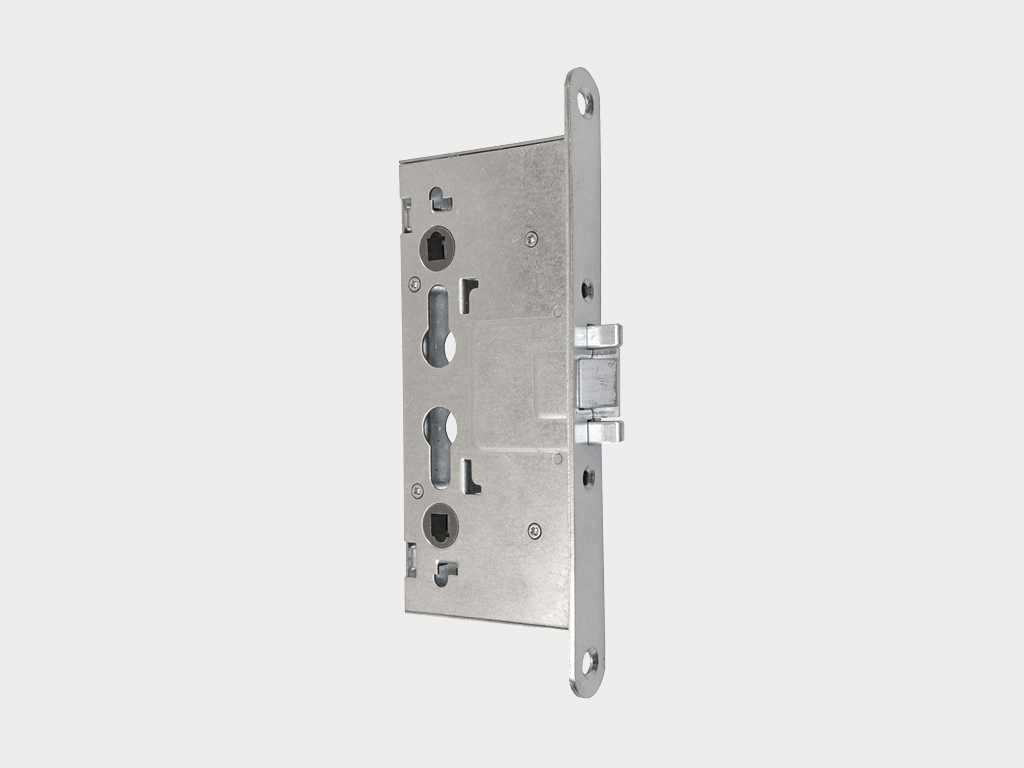

Односистемный замок для противопожарных дверей под цилиндр

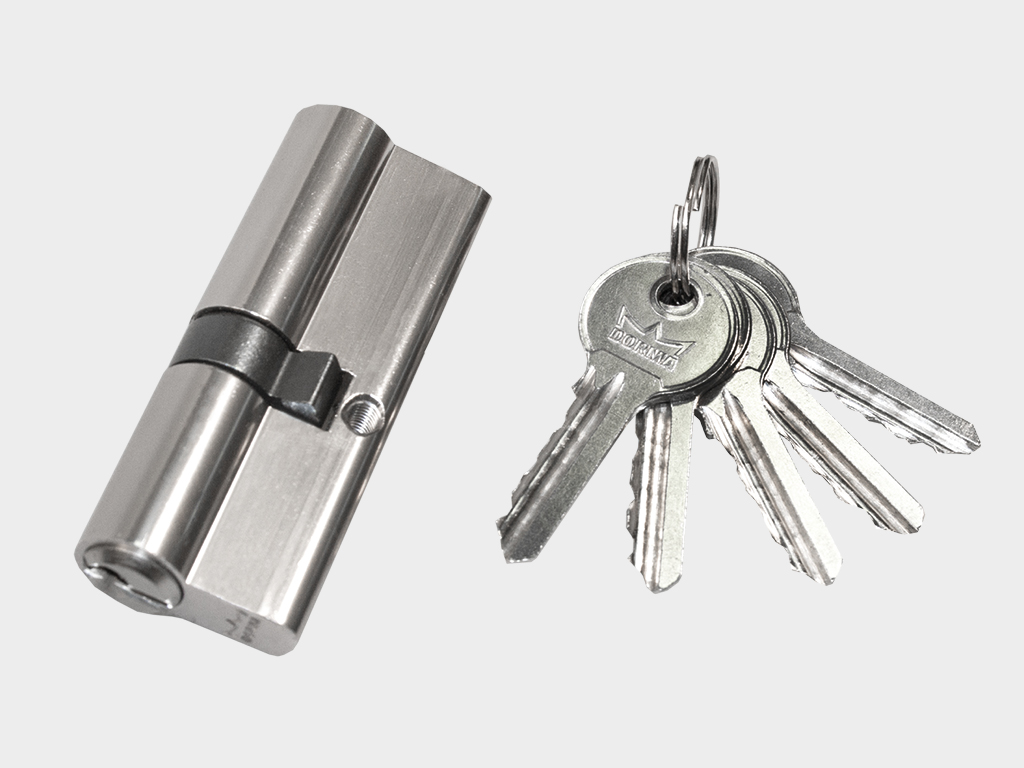

Цилиндровый механизм «ключ-ключ»

Дополнительная комплектация

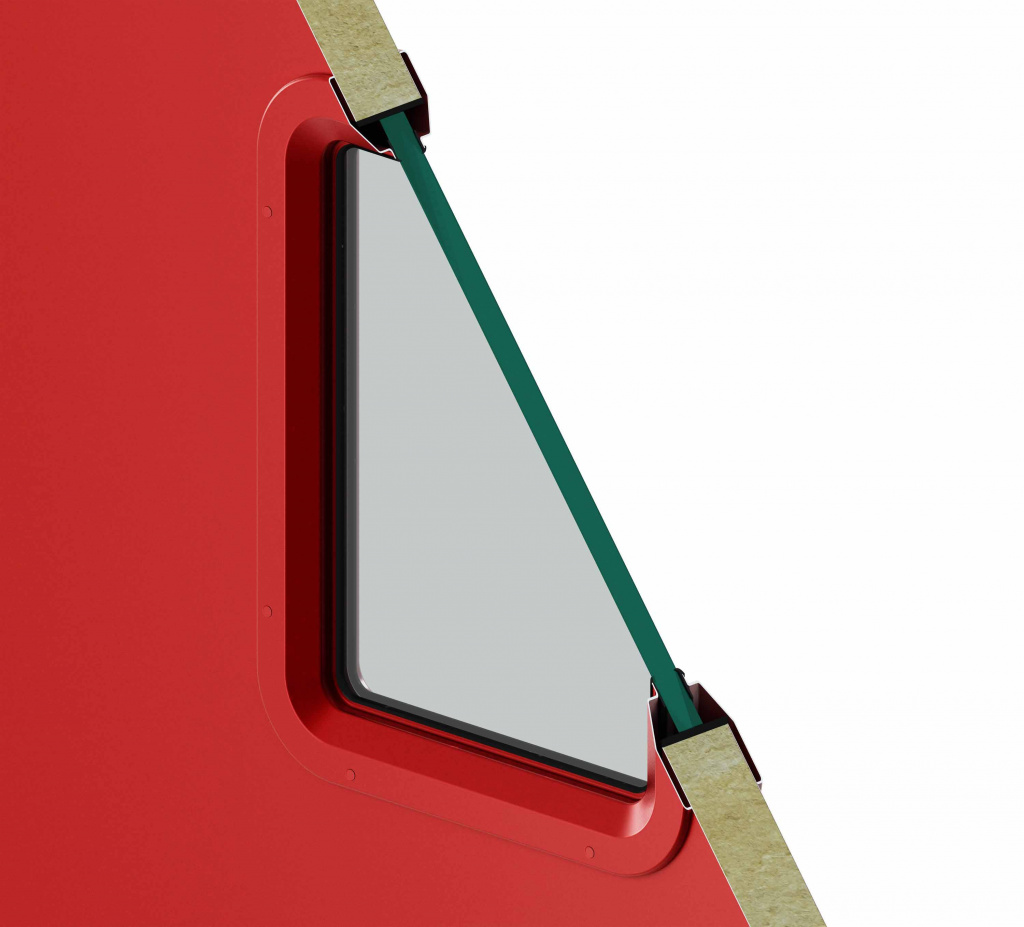

Стандартное стальное окно 300 × 400 мм с противопожарным стеклом толщиной 22 мм. Возможно изготовление нестандартных размеров.

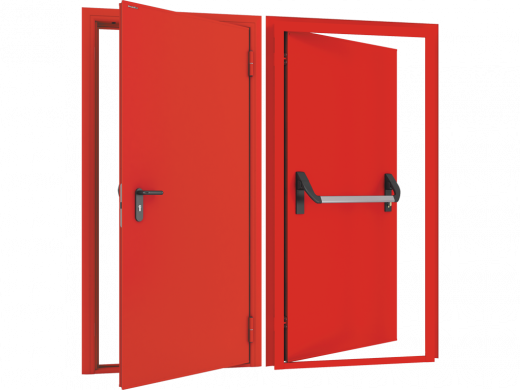

Универсальные замки с функцией «антипаника» позволяют быстро покинуть помещение.

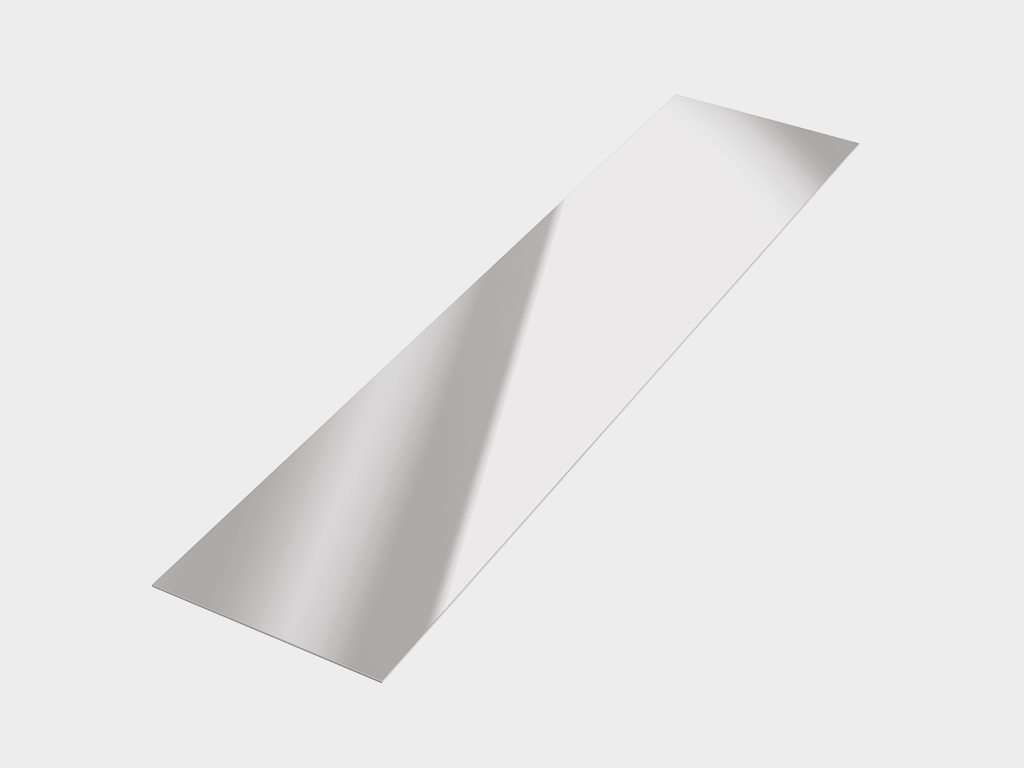

Антивандальная накладка защищает полотно двери от механических повреждений.

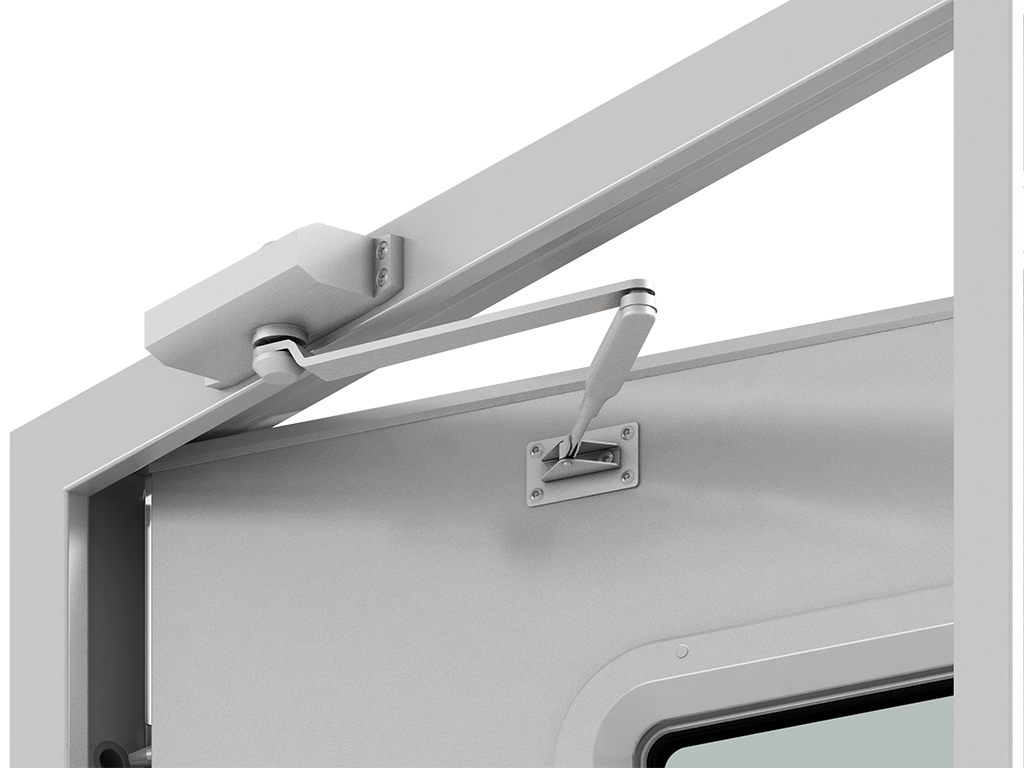

Доводчик уменьшает износ дверных петель и фурнитуры.

Технические характеристики

Условия эксплуатации

• Эксплуатация возможна в промышленной атмосфере, в умеренном и холодном климате, в отапливаемых и вентилируемых помещениях при температуре от -25 до +40 °C и влажности до 80 %.
• Для уличной установки рекомендуется холодный тамбур, чтобы избежать конденсата и деформации отделочных материалов.
• Для защиты покрытия от выгорания дверь следует устанавливать под козырьком, чтобы ограничить воздействие солнечных лучей и осадков.
• Не допускается закрытие двери с выдвинутыми ригелями замка или задвижки.
• Не допускается попадание посторонних предметов между рамой и полотном. При ремонтных работах рекомендуется укрывать дверь.
• Запрещается установка дополнительного оборудования или самостоятельная замена/регулировка без консультации производителя.
• Уход за декоративными панелями осуществляется как за мебелью и деревянными изделиями: без агрессивных чистящих средств, растворителей и абразивов.
• При использовании не по назначению производитель не несет ответственности за целостность и работу двери.
• Каждые 6 месяцев рекомендуется смазывать петли тонким слоем смазки.

Упаковка

Упаковка в пузырчатую пленку

Упаковка на палету

Гарантийные обязательства

1. Гарантийный срок эксплуатации изделия — 12 месяцев со дня продажи, или со дня выпуска при отсутствии отметки.
2. Гарантийный срок запирающих устройств (замков) — 36 месяцев при соблюдении правил эксплуатации.
3. Гарантия действует с момента передачи изделия покупателю.
4. Изделие должно быть приобретено у официального дилера DoorHan.
5. Гарантия распространяется только на товар по договору купли-продажи и при наличии паспорта изделия с датой приобретения.
6. Гарантия не распространяется на фурнитуру заказчика.
7. Гарантийное обслуживание не включает бесплатный ремонт или замену из-за естественного износа.
8. В течение срока устраняются дефекты, вызванные браком или некондиционными материалами.
9. Мы устраняем дефекты, заменяем продукцию или возмещаем стоимость, без покрытия расходов на демонтаж, монтаж и транспорт, кроме случаев, оговоренных в договоре.

Дополнительное описание

• Дверь можно перевозить вертикально или горизонтально любым крытым транспортом или контейнерами.
• При транспортировке и хранении следует защищать двери от механических повреждений, нарушения упаковки, загрязнений и воздействия осадков.

Чертежи

1. Противопожарная дверь в сборе: PDF / DWG
2. Противопожарная дверь в сборе (расширенные параметры проема): PDF
3. Чертеж рамы: PDF
4. Размеры проемов: PDF
5. Крепление тяги доводчика к полотну: PDF

Паспорта и сертификаты

1. Паспорт противопожарной двери: PDF
2. Паспорт дымогазонепроницаемой двери: PDF
3. Сертификат соответствия ГОСТ 53303-2009, ГОСТ 53307-2009: PDF
4. Сертификат ЕАС (противопожарные стальные двери): PDF
5. Сертификат ЕАС (дымогазонепроницаемые стальные двери): PDF

Инструкции

1. Инструкция по монтажу: PDF
2. Инструкция по эксплуатации: PDF

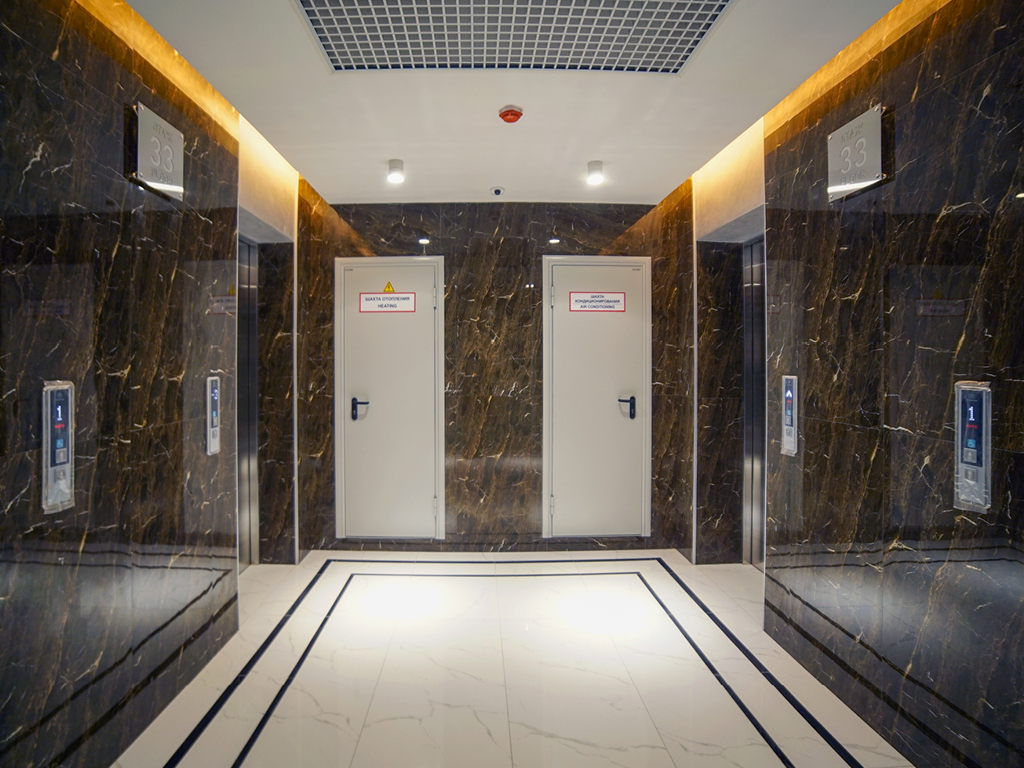

Портфолио реализованных объектов

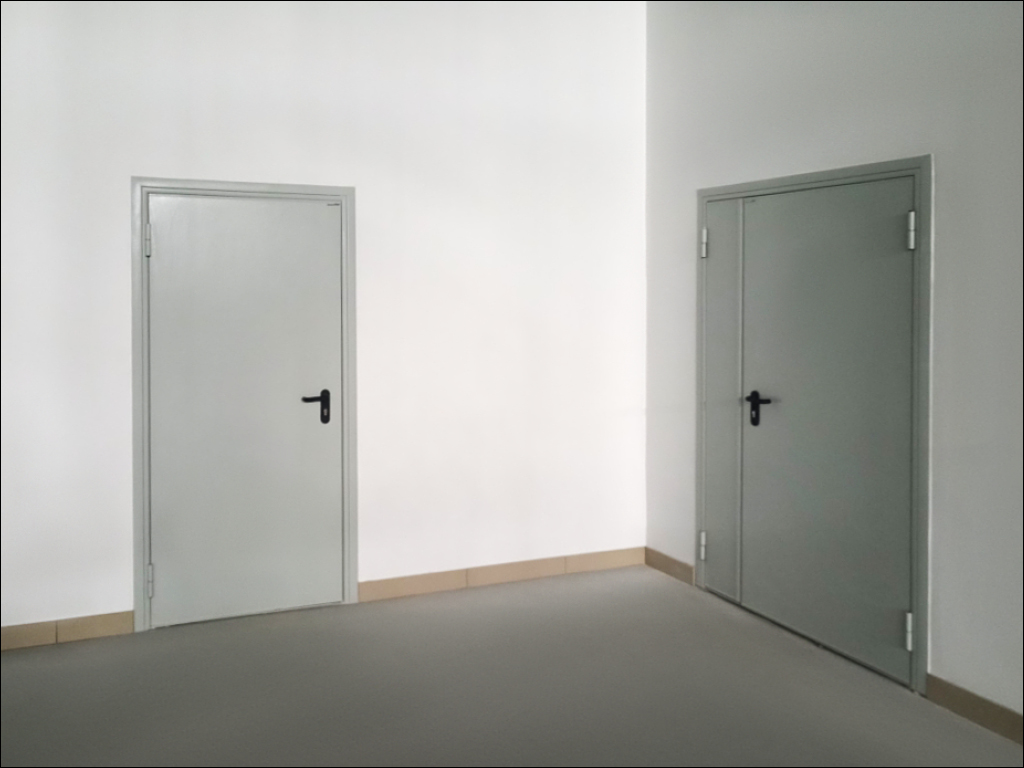

Противопожарные одностворчатые двери

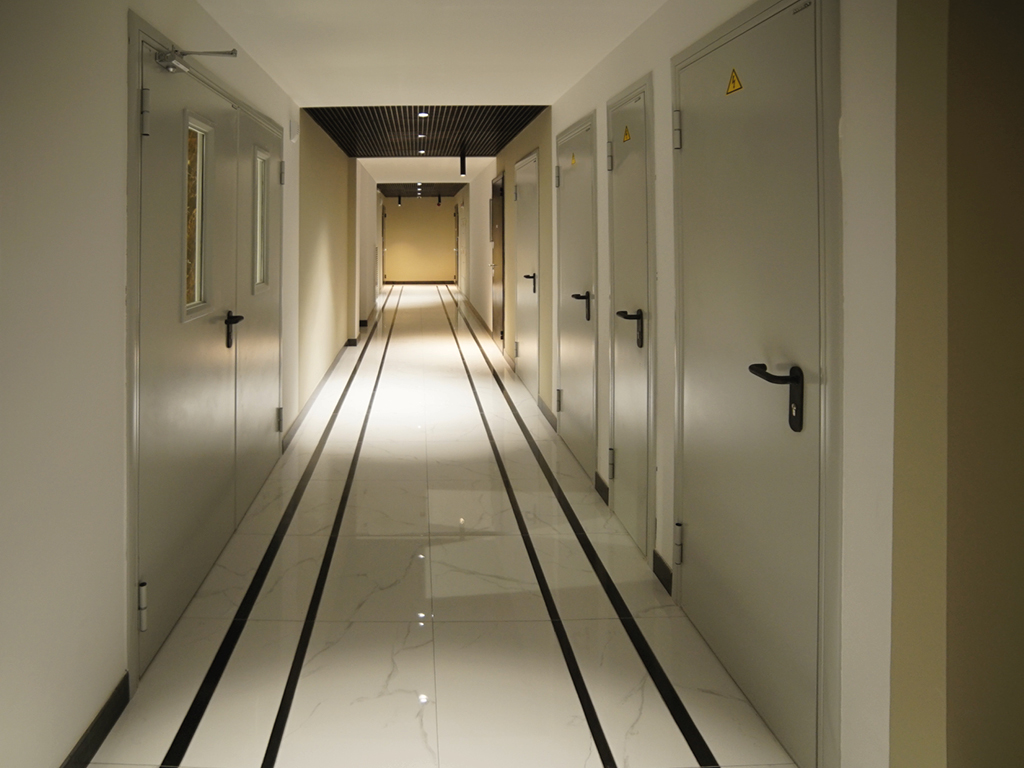

Одностворчатая и двустворчатая противопожарные двери, логистический центр, г. Нур-Султан
